안녕하세요. 디원글로벌 입니다.

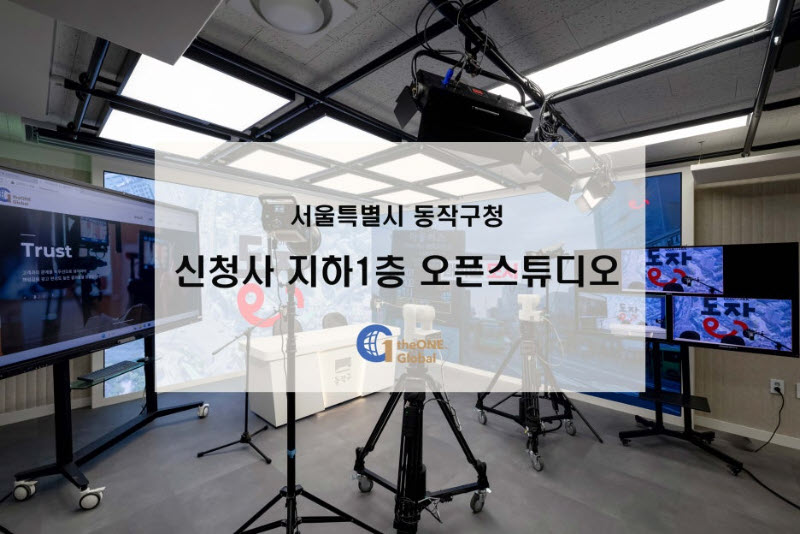

오늘은 동작구청 신청사 지하1층 오픈스튜디오 방송시스템 구축사례에 대해서 소개합니다.

동작구청 신청사 지하1층에 위치한 오픈스튜디오에 대한 구축 사진과 관련 내용을 공유합니다.

< 지하1층 오픈스튜디오 LED WALL >

오픈 스튜디오에는 전면과 측면 벽체에 LED WALL이 위치합니다.

LED WALL 사이즈는 8,320mm X 2,400mm이며, Pitch는 1.53mm 제품 입니다.

< 지하1층 오픈스튜디오 방송데스크 >

지하1층 오픈스튜디오의 방송데스크는 이동형으로 제작되었습니다.

가운데 LED 간접등을 통해 자연스러운 연출도 가능합니다.

< 지하1층 오픈스튜디오 전동 스크린 >

천정에는 리모컨을 이용해서 내리고 올릴수 있는 전동 매립 스크린을 설치했습니다.

색상은 검정색, 흰색, 파란색, 녹색으로 설치해서 크로마키 활용에도 대비했습니다.

< 지하1층 오픈스튜디오 돔카메라 세트 >

지하1층 오픈스튜디오에는 2개의 돔카메라가 있습니다.

돔카메라 모델명은 SONY BRC-AM7으로 최신 AI기술이 탑재되어 있고,

무엇보다 돔카메라 현존 최고의 화질을 제공합니다. (4K 60P, 12G-SDI 및 NDI 출력 제공)

돔카메라는 리모트 컨트롤러를 통해 전동으로 상/하/좌/우 조절이 가능하고,

더 나아가 삼각대 컨트롤러를 통해 전동으로 위/아래로 높이 조절이 가능합니다.

< SONY 4K DOME CAMERA BRC-AM7 >

< 지하1층 오픈스튜디오 전자칠판과 LED 스탠드 조명 >

지하1층 오픈스튜디오에는 85인치 전자칠판과 LED 스탠드 조명이 위치합니다.

본 공간에서 강연 진행이 가능하고 스탠드 조명을 통해 천정 조명을 보완할 수 있습니다.

LED 스탠드 조명은 300W 조명으로 2개 구성되었습니다.

< 지하1층 오픈스튜디오 200W FLAT 타입 LED 천정 조명 및 100W BASE 천정 조명 >

지하1층 오픈스튜디오의 천정 조명은

200W FLAT 타입 LED 조명으로 8개, 100W BASE 타입 LED 조명으로 3개를 구성했습니다.

시스템 렉에 위치한 디밍장치를 통해서 채널별로 디밍이 가능합니다.

< 지하1층 오픈스튜디오 방송 조정시스템 >

지하1층 오픈스튜디오는 7층과 마찬가지로 공간이 크지 않기 때문에,

부조정실 공간(벽체)를 따로 두지 않고 열린 조정공간으로 구성했습니다.

< 지하1층 오픈스튜디오 조정테이블 및 시스템 렉 >

비디오스위처는 7층 방송스튜디오와 동일하게 TRICASTER MINI 4K 제품으로 구성했습니다.

모든 영상신호는 NDI 네트워크 스위치를 통해서 연결됩니다.

실시간으로 YOUTUBE 스트리밍도 가능하고, 녹화된 영상을 VCR로 활용할 수 있습니다.

< 동작구청 지하1층 오픈스튜디오 외관 >

오픈스튜디오 앞에는 구민분들이 확인할 수 있는 사이니지가 설치되어 있고,

해당 사이니지는 CMS를 통해서 콘텐츠 스케줄링 후 표출하게 됩니다.
