안녕하세요. 디원글로벌 입니다.

오늘은 2024년 11월에 진행한 2024 MAMA SHOW 중계사례를 소개합니다.

2024 MAMA SHOW는 일본 오사카에 위치한 쿄세라돔에서 2일간 진행되었습니다.

2024 MAMA SHOW 중계는 TVU ONE LTE 중계장비가 사용되었습니다.

2023년 대비 올해에는 미국 LA 돌비시어터에서의 송출이 추가되었습니다.

다음은 2024 MAMA SHOW 중계 TVU ONE LTE 중계 시스템 구성도 입니다.

(Haivision MAKITO X4 인코더와 디코더를 같이 구성해서 SRT 추가 소스에 대해 송출을 했습니다.)

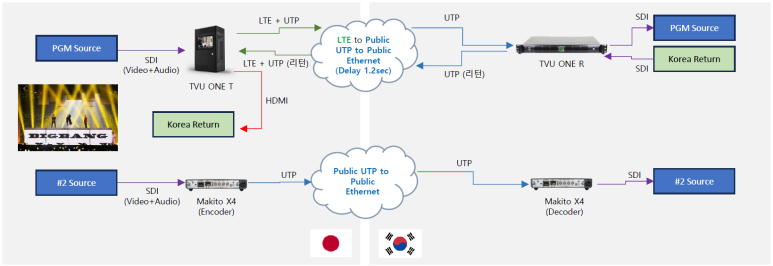

< 일본(쿄세라돔) ↔ 한국 상암동 ENM TVU ONE LTE 중계 시스템 구성도 (MAKITO X4 추가 구성) >

일본↔한국 TVU ONE LTE 중계 시스템 특징은 다음과 같습니다.

(일본) 현지(오사카돔)의 PGM Source를 TVU ONE T에 연결

(일본) PGM Source를 TVU ONE T의 LTE SIM + UTP를 통해 한국으로 송출

(한국) 상암 CJ ENM 송출실 TVU ONE R 에서 PGM 신호 출력(SDI) > PGM 소스 리턴 신호를

TVU ONE R에 연결 (SDI)

(한국) TVU ONE R의 UTP를 통해 리턴 신호를 일본으로 송출

(일본) TVU ONE T의 HDMI 출력으로 리턴 신호 출력

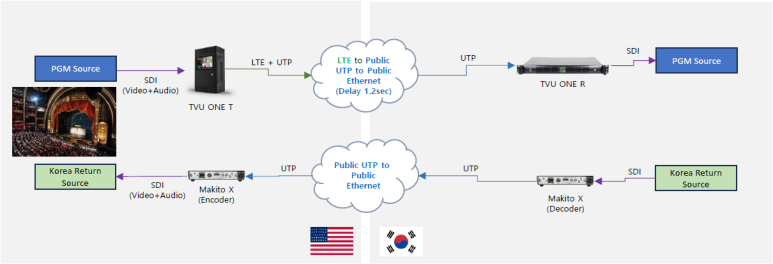

< 미국(LA돌비시어터) ↔ 한국 상암동 ENM TVU ONE LTE 중계 시스템 구성도 (MAKITO X 추가 구성) >

미국↔한국 TVU ONE LTE 중계 시스템 특징은 다음과 같습니다.

(미국) 현지(LA 돌비시어터)의 PGM Source를 TVU ONE T에 연결

(미국) PGM Source를 TVU ONE T의 LTE USIM + UTP를 통해 한국으로 송출

(한국) 상암 CJ ENM 송출실 TVU ONE 수신기에서 PGM 신호 출력 (SDI)

다음은 2024 MAMA SHOW TVU ONE LTE 중계 관련 현장 사진입니다.

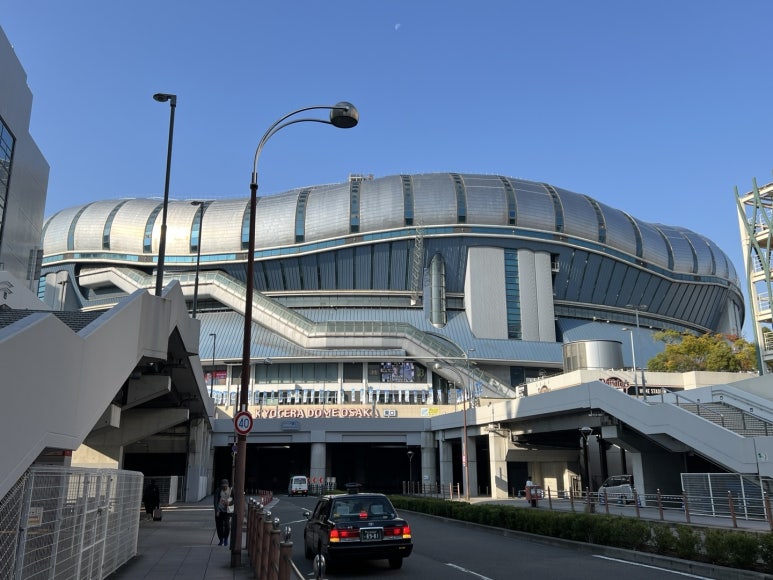

< 2024 MAMA SHOW in 오사카 쿄세라돔 >

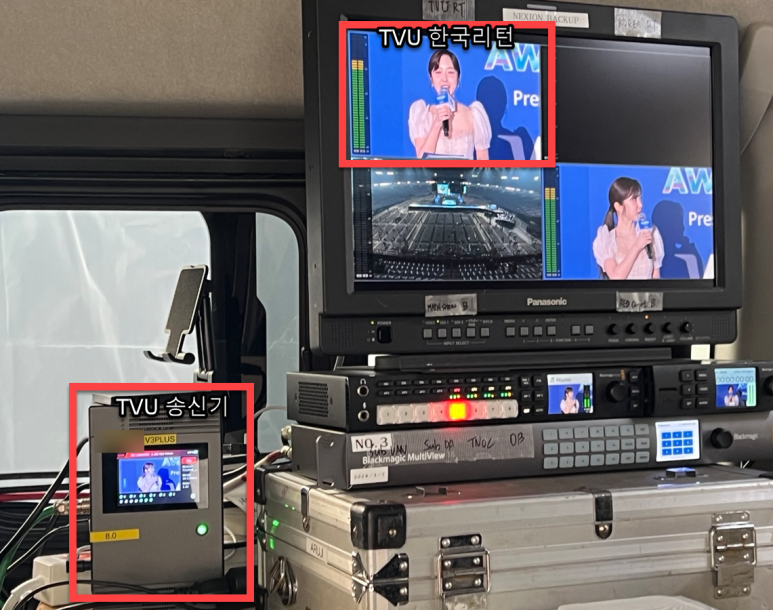

< 일본 PGM 소스가 연결된 TVU 송신기와 TVU 송신기에서 출력되는 TVU 한국리턴 신호 모니터링화면 >

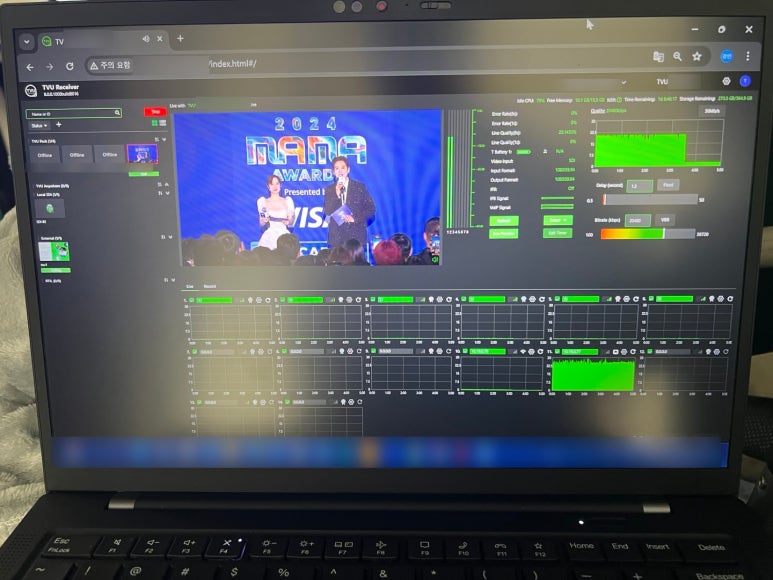

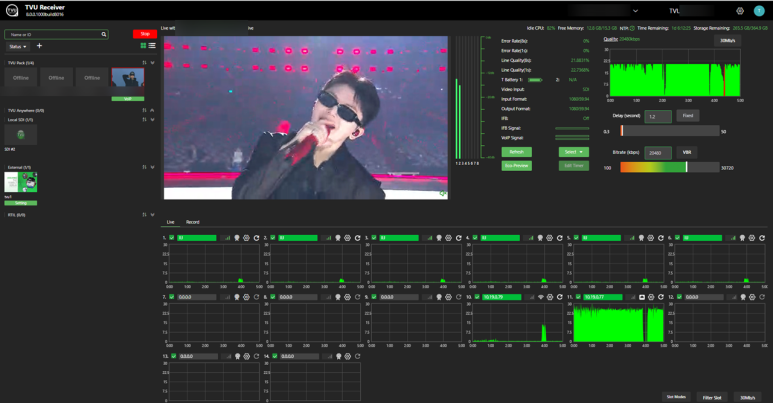

< 한국 CJ ENM에 설치된 TVU 수신기 원격접속 모니터링 화면 - 실시간 트래픽을 확인 가능 >

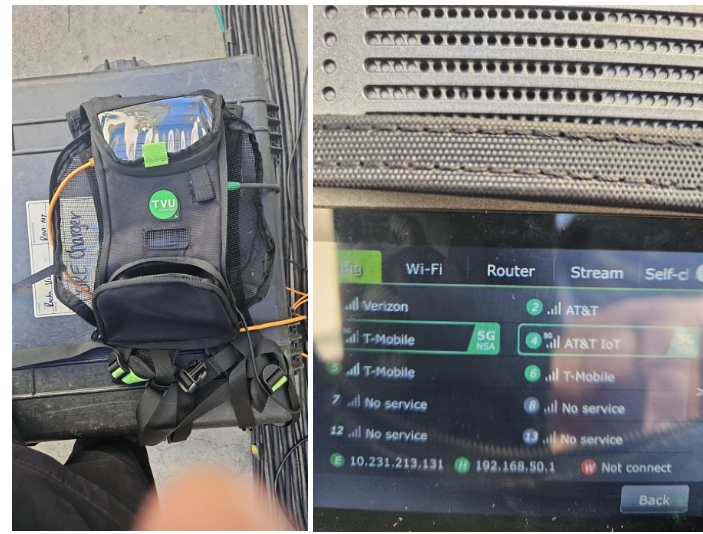

< 미국 OB VAN의 PGM 신호를 TVU ONE 송신기에 연결한 모습 - LTE 6EA, UTP 1EA 연결 >

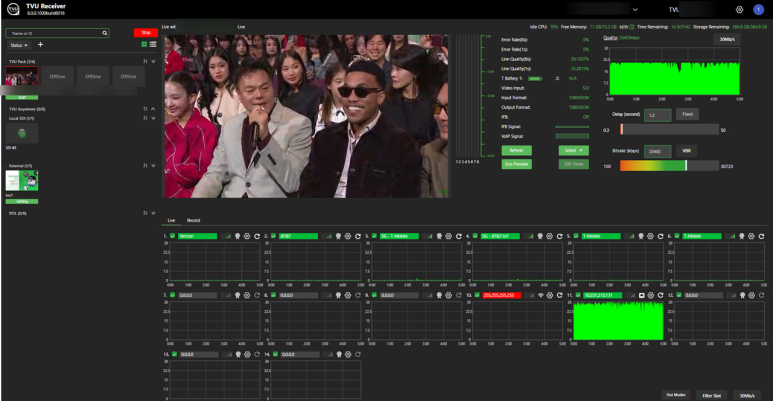

< CJ ENM 상암에 설치된 TVU ONE 수신기에서 미국신호를 수신하는 장면 >

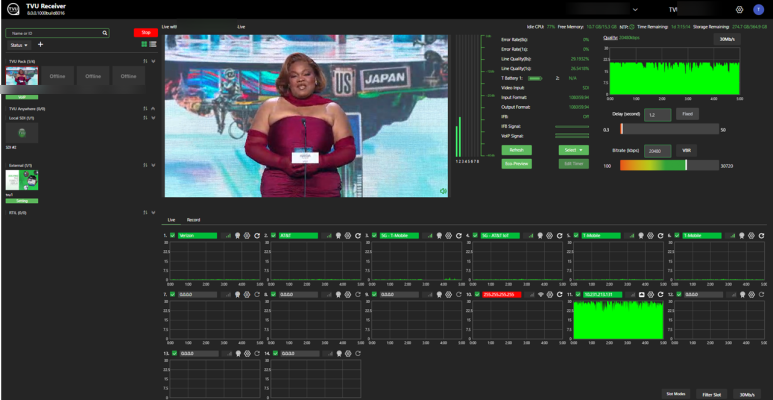

< CJ ENM 상암에 설치된 TVU ONE 수신기에서 미국신호를 수신하는 장면 >

< CJ ENM 상암에 설치된 TVU ONE 수신기에서 일본신호를 수신하는 장면 >

** 위 화면과 같이 TVU ONE은 UTP가 끊기는 경우에,

Wi-Fi와 LTE에서 대역폭을 자동으로 보완해주는 기술이 탑재되어 있습니다.

마지막으로 현장사진을 담아 보았습니다.

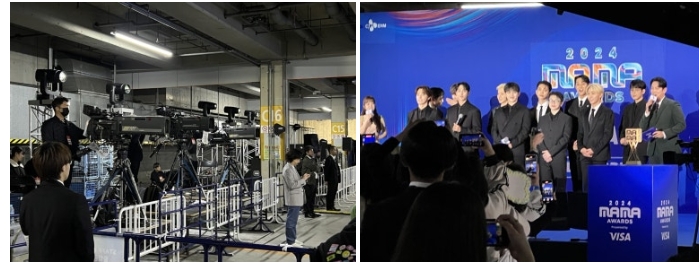

< 2024 MAMA SHOW 레드카펫 장면 >

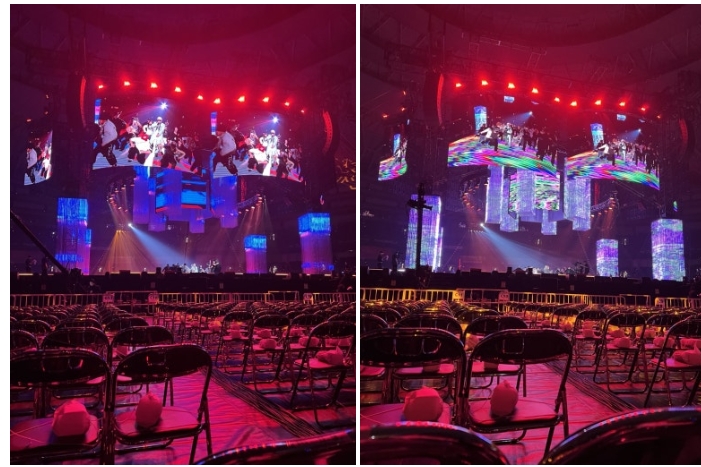

< 무대 리허설 장면 >
