안녕하세요. 디원글로벌 입니다.


오늘은 CJ온스타일 건강이오네 특집 이원생방송 TVU ONE LTE 중계사례에 대해서 소개합니다.


LTE 중계는 TVU ONE 송신기 1대, 수신기 1대를 사용해서 진행했습니다.





다음은 CJ온스타일 건강이오네 특집 이원생방송 TVU ONE LTE 중계 시스템 구성도 입니다.

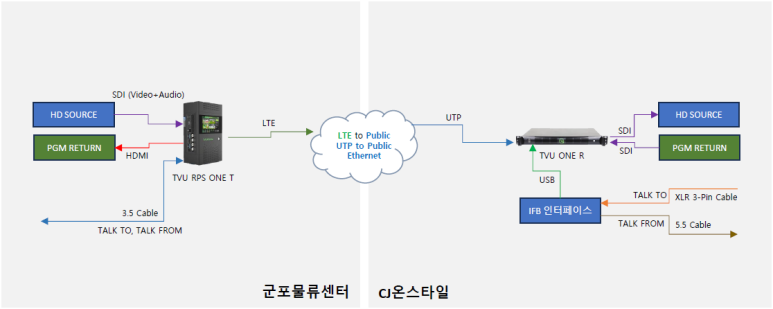

< TVU ONE LTE 중계 시스템 구성도 >





LTE 중계 시스템 특징은 다음과 같습니다.


* (군포물류센터) 카메라 신호를 TVU RPS ONE에 연결 (SDI)


* (군포물류센터) TVU RPS ONE에는 LTE USIM 6개를 장착


* (CJ온스타일) TVU ONE 수신기에 UTP 연결


* (CJ온스타일) TVU ONE 수신기의 SDI 출력을 통해서 군포물류센터 카메라 신호 출력


* (CJ온스타일) PGM 리턴신호를 TVU ONE 수신기에 연결 (SDI)


* (CJ온스타일) IFB 인터페이스를 TVU ONE 수신기에 연결 (USB)


* (CJ온스타일) 부조정실 인터컴을 IFB 인터페이스에 연결 (XLR-3Pin)


* (군포물류센터) TVU RPS ONE 송신기의 HDMI 출력을 통해 CJ온스타일 리턴신호 출력


* (군포물류센터) TVU RPS ONE 3.5단자를 통해서 인터컴 양방향 토크백 (VOIP or IFB)





다음은 CJ온스타일 건강이오네 특집 이원생방송 TVU ONE LTE 중계시스템 송출 관련 사진입니다.

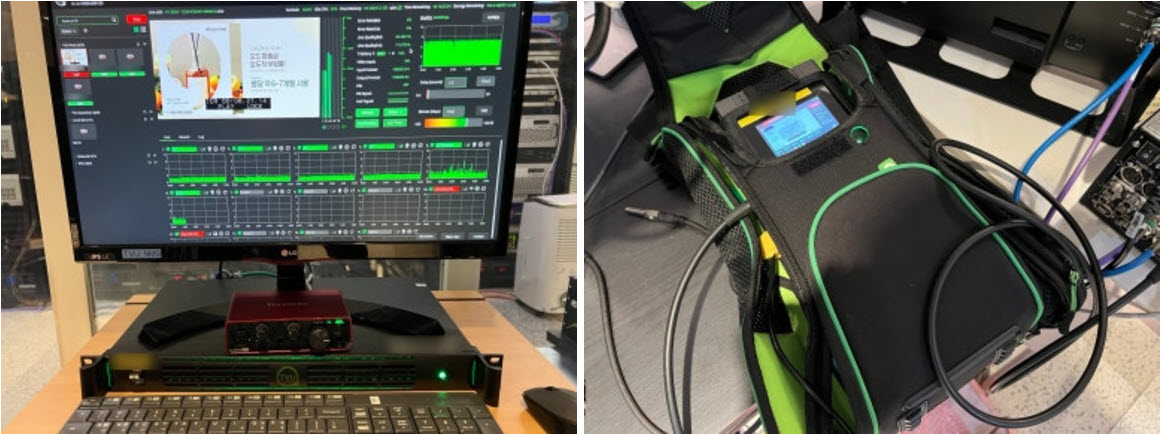

< CJ온스타일에 설치된 수신기(좌), 신호 테스트중인 송신기(우) >

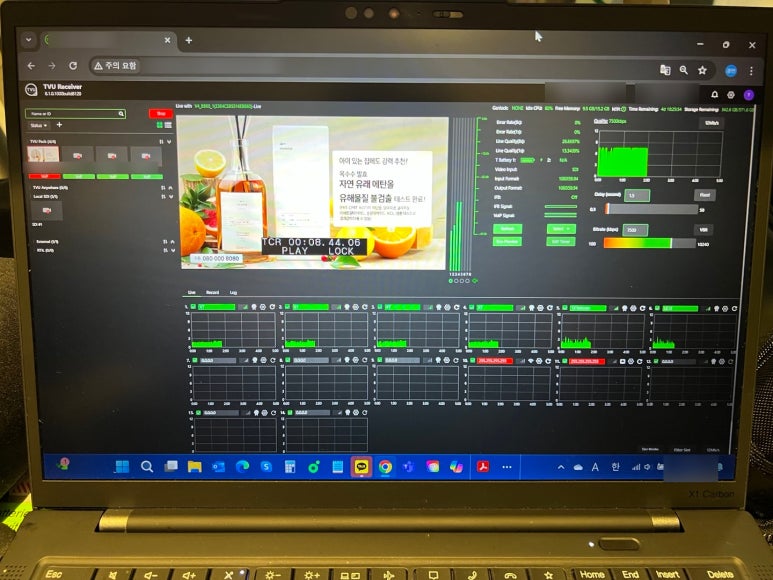

< 노트북을 통한 원격 제어장면 >

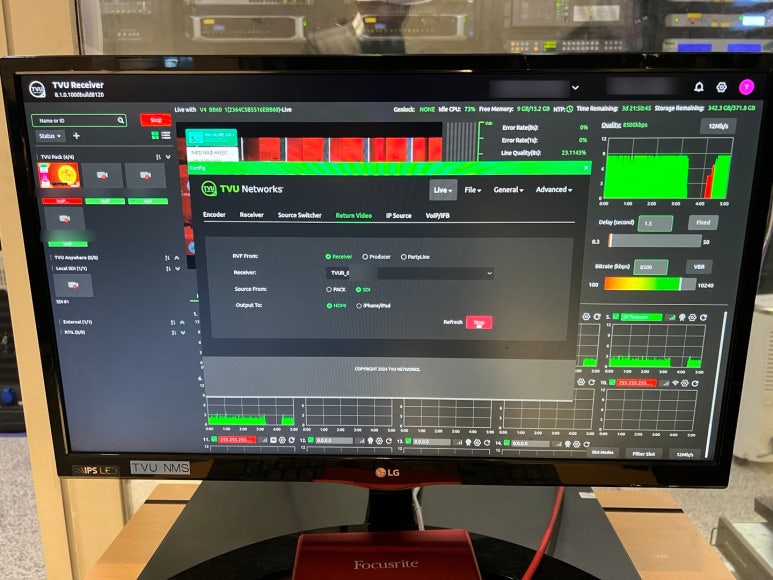

< TVU ONE 수신기에서 리턴비디오 제어가 가능 (STOP/START) >

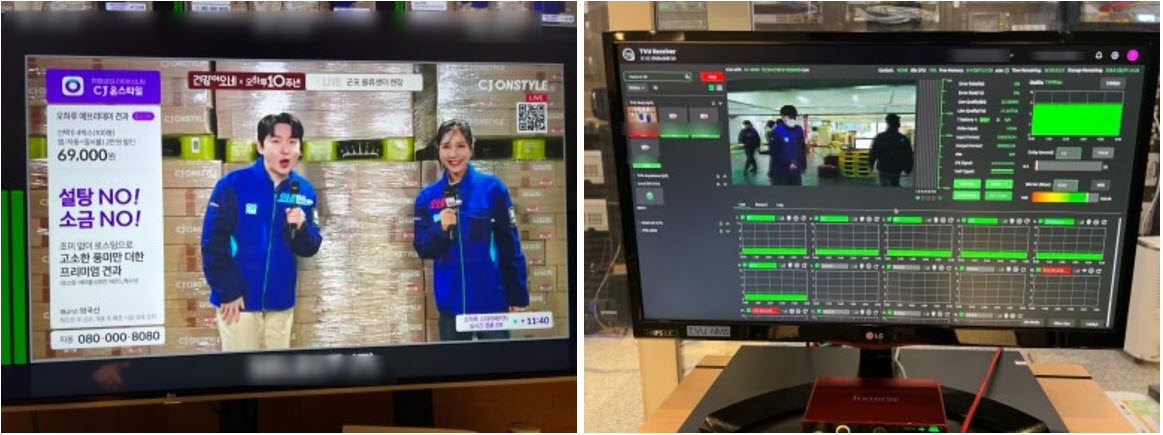

< CJ온스타일 방송장면(좌), TVU ONE 수신기 신호 정상화면(우) >

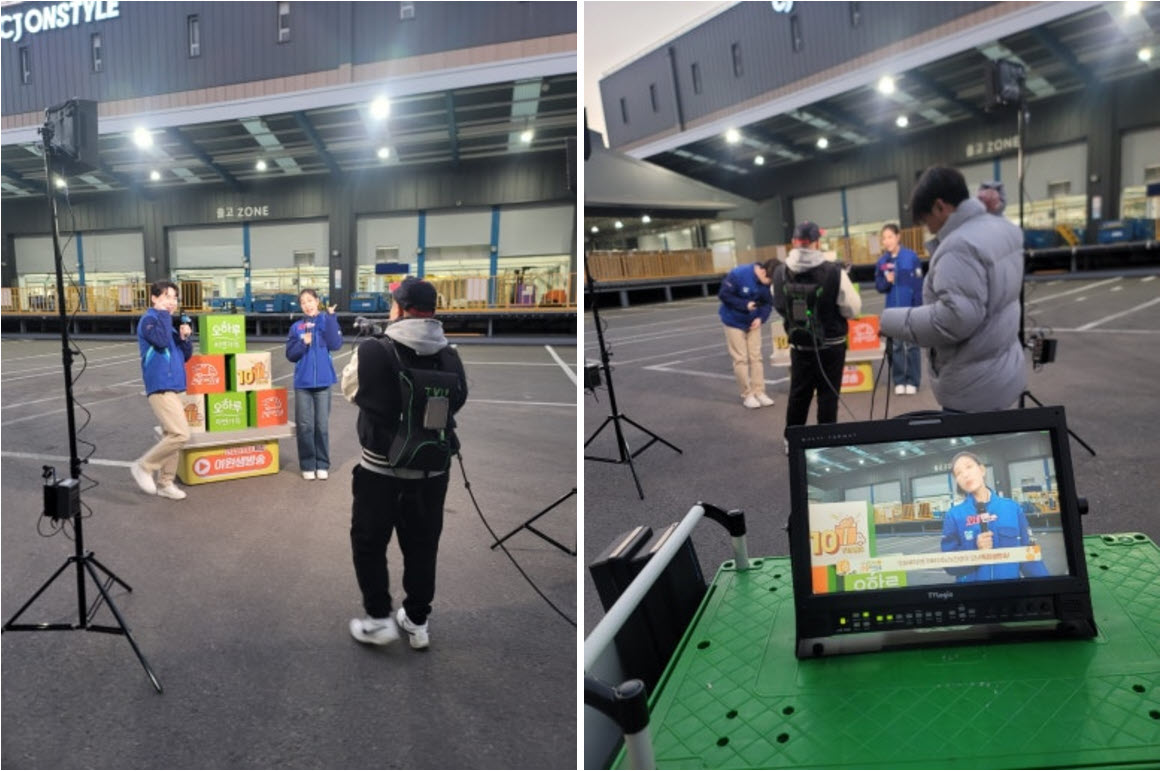

< 군포물류센터 현장에서 TVU RPS ONE 송신기 백팩 착용 장면(좌), TVU RPS ONE 송신기 리턴 신호 연결 모니터 장면(우) >





TVU ONE 구매 및 중계(렌탈) 문의는 우측 상단 견적문의 게시판을 통해서 문의 가능합니다.

(LTE 중계장비 구매, LTE 중계장비 렌탈, LTE 중계를 예산에 맞춰서 합리적으로 진행해드립니다.)
