안녕하세요 디원글로벌 입니다.


오늘은 서울시 합정동에 위치한 100주년기념교회 ENCODER / DECODER 실시간 송출 시스템 구축사례에 대해서 소개합니다.


ENCODER / DECODER 실시간 송출 시스템은 TVU Networks社TVU G-LINK 제품으로 구성했습니다.





다음은 ENCODER / DECODER 실시간 송출 시스템 구성도 입니다.

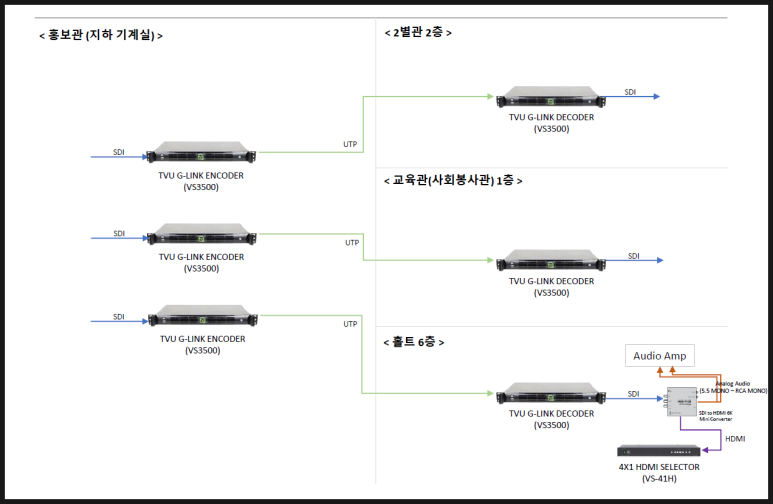

< TVU G-LINK ENCODER / DECODER 실시간 송출 시스템 구성도 >

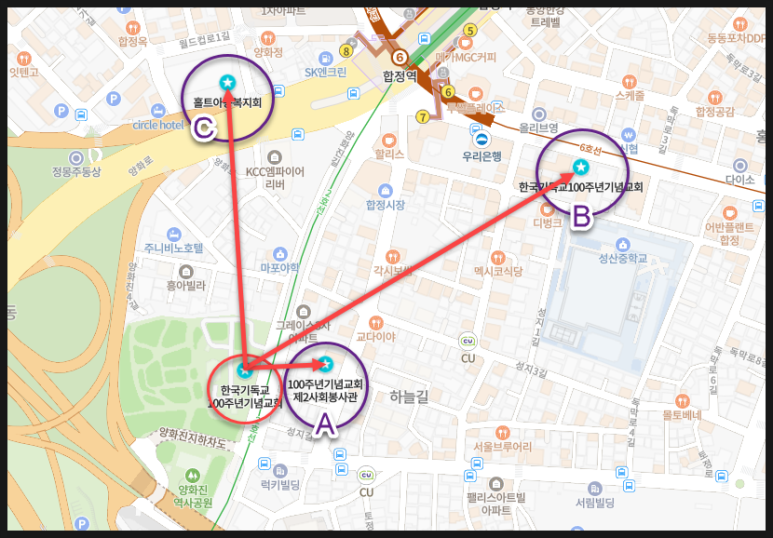

< DECODER 설치 위치 (A, B, C) >





A : 100주년기념교회 2별관 (2층)


B : 100주년기념교회 교육관 (1층)


C : 100주념기념교회 홀트관 (6층)





실시간 송출 시스템의 특징은 다음과 같습니다.


* 100주년기념교회 홍보관 지하 기계실에 TVU Networks G-LINK ENCODER (VS3500) 3개 설치


* 100주년기념교회 2별관 2층에 TVU Networks G-LINK DECODER (VS3500) 1개 설치


* 100주년기념교회 교육관 1층에 TVU Networks G-LINK DECODER (VS3500) 1개 설치


* 100주년기념교회 홀트관 6층에 TVU Networks G-LINK DECODR (VS3500) 1개 설치


* ENCODER 3개에 방송실 PGM 신호를 입력 (임베디드 SDI)


* ENCODER.1 - DECODER.1 연결 (G-LINK)


* ENCODER.2 - DECODER.2 연결 (G-LINK)


* ENCODER.3 - DECODER.3 연결 (G-LINK)


* DECODER.1 SDI 출력을 통해 홍보관 방송실 PGM 신호 출력


* DECODER.2 SDI 출력을 통해 홍보관 방송실 PGM 신호 출력


* DECODER.3 SDI 출력을 통해 홍보관 방송실 PGM 신호 출력


* ENCODER 1, 2, 3 / DECODER 1, 2, 3 원격접속 후 제어가능





다음은 ENCODER / DECODER 실시간 송출 시스템 구축 관련 사진입니다.

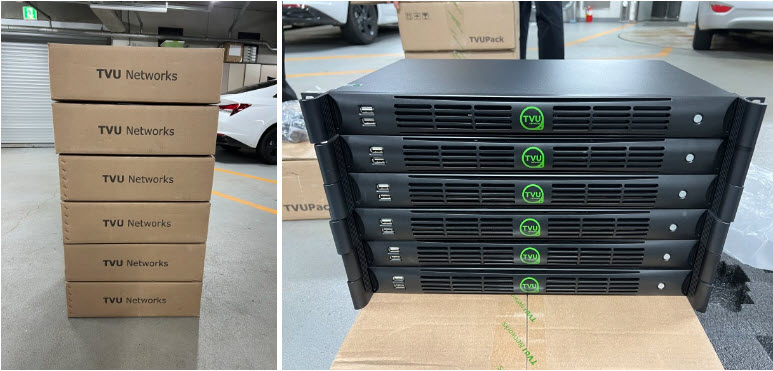

< TVU ENCODER, DECODER G-LINK (VS3500) >

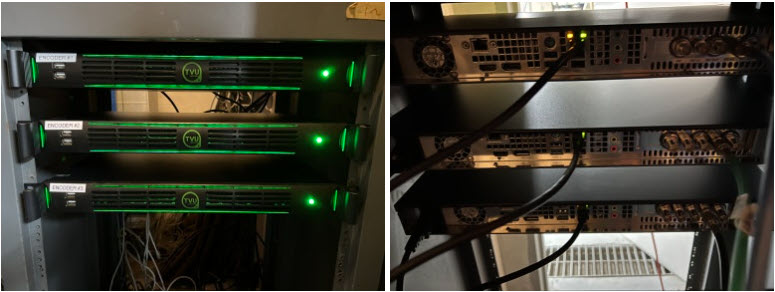

< 홍보관에 설치된 TVU Networks G-LINK ENCODER (VS3500) * 3개 >

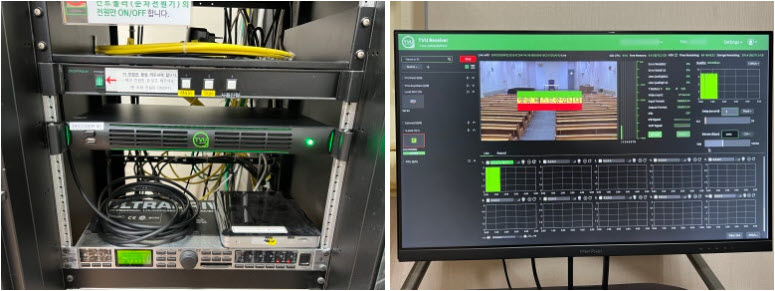

< 홀트관 6층에 설치된 TVU Networks G-LINK DECODER (VS3500) * 1개  >

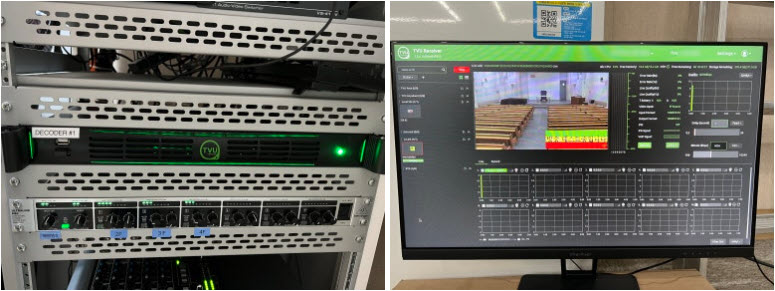

< 교육관 1층에 설치된 TVU Networks G-LINK DECODER (VS3500) * 1개  >

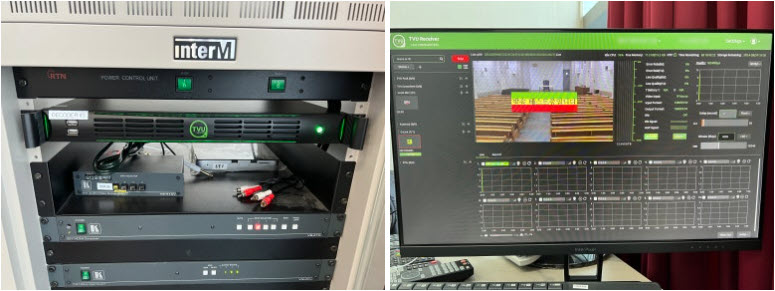

< 2별관 2층에 설치된 TVU Networks G-LINK DECODER (VS3500) * 1개 >

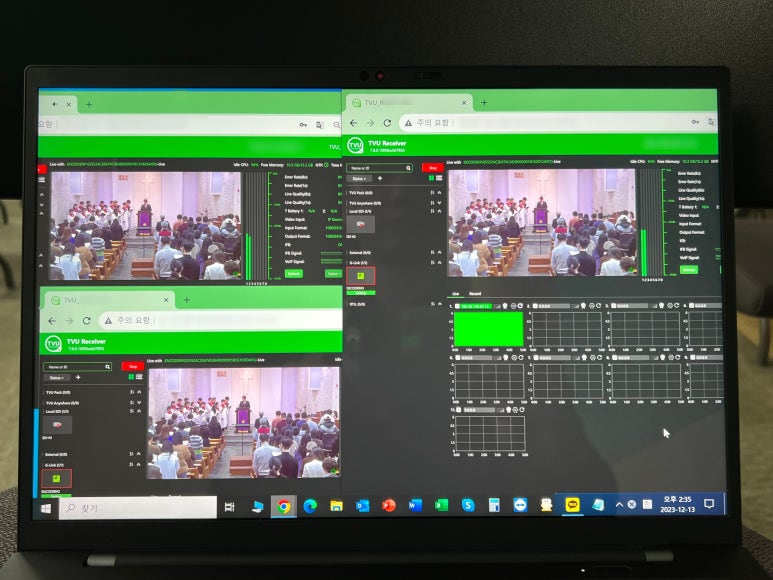

< 원격접속 테스트 장면 - 영상, 음향, 신호 모두 정상인것을 확인할 수 있다 >
