중계 ​[중계사례] 서울시청↔여의도 TVU ONE LTE 중계

페이지 정보

profile_image
작성자 관리자
조회 51회 작성일 24-11-03 23:11

본문





안녕하세요. 디원글로벌 입니다.


오늘은 서울시청↔여의도 TVU ONE LTE 중계사례에 대해서 소개합니다.


LTE 중계는 TVU ONE 송신기 1대, 수신기 1대, ROUTER 2대를 통해 진행했습니다.





다음은 서울시청↔여의도 TVU ONE LTE 중계 시스템 구성도 입니다.

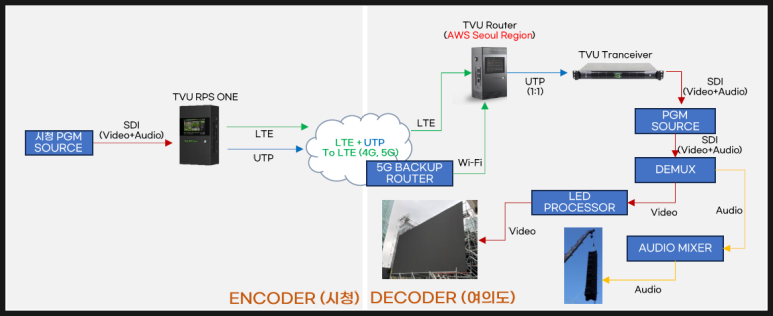

< 서울시청↔여의도 TVU ONE LTE 중계 시스템 구성도 >





서울시청↔여의도 TVU ONE LTE 중계 시스템 구성도의 특징은 다음과 같습니다.


* (서울시청) PGM 신호를 TVU RPS ONE에 연결 (SDI)


* (서울시청) TVU RPS ONE에는 LTE USIM 6개와 UTP 1개를 연결


* (여의도) TVU ONE 수신기 1대, TVU ROUTER 1대, LG 5G ROUTER 1대를 준비


* (여의도) TVU ROUTER에는 LTE USIM 6개를 장착하고 LG 5G ROUTER 신호를 Wi-Fi로 연결


* (여의도) TVU 수신기로 수신된 영상을 SDI 출력을 통해 디먹스로 연결


* (여의도) 디먹스의 출력 신호에서 영상은 전광판으로 음향은 스피커로 출력될 수 있도록 연결





다음은 서울시청 및 여의도에 설치된 TVU ONE LTE 중계시스템 송출 관련 사진입니다.





< 서울시청의 TVU RPS ONE 송신기에 현장 PGM 신호를 연결 >

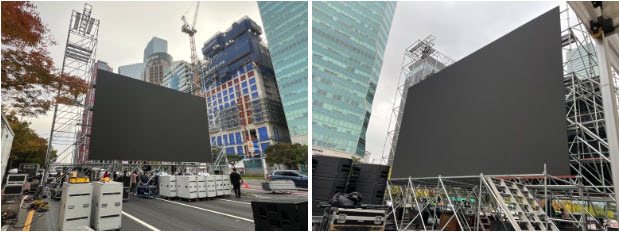

< 여의도에 설치된 전광판 - 양면 >

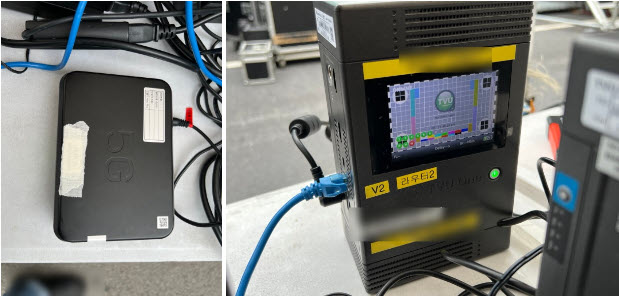

< LG 5G 라우터와 TVU ROUTER - LG라우터의 Wi-Fi신호를 TVU ROUTER에서 사용 >

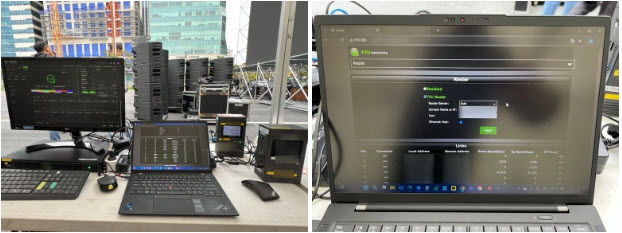

< TVU 수신기 세팅장면(좌), TVU ROUTER 세팅장면(우) >

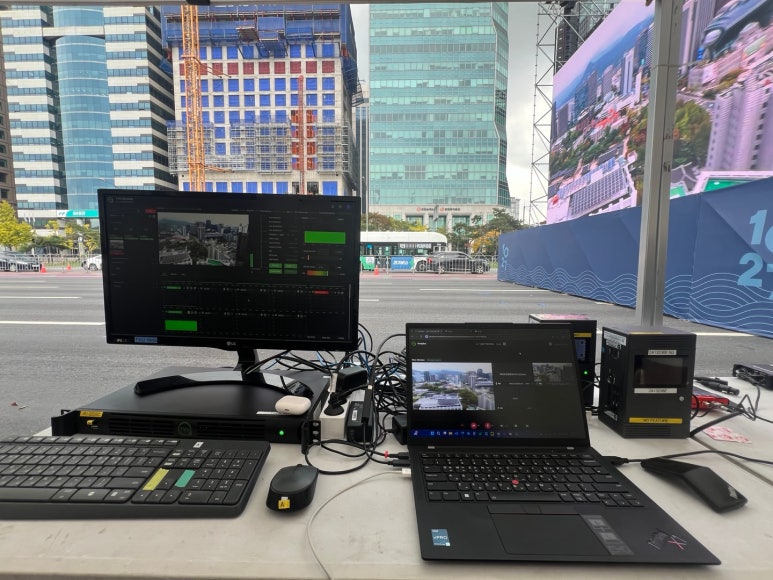

< 수신기를 통해 정상적으로 신호 수신 확인 - 전광판 표출 >





TVU ONE 구매 및 중계(렌탈) 문의는 우측상단 견적문의 게시판을 통해서 문의 가능합니다.

(LTE 중계장비 구매, LTE 중계장비 렌탈, LTE 중계를 예산에 맞춰서 합리적으로 진행해드립니다.)
