안녕하세요 디원글로벌 입니다.


오늘은 서울시청-효창공원 TVU ONE LTE 중계사례에 대해서 소개합니다.


LTE 중계는 TVU ONE 송신기 8대와 4채널 수신기 3대를 통해서 진행되었습니다.

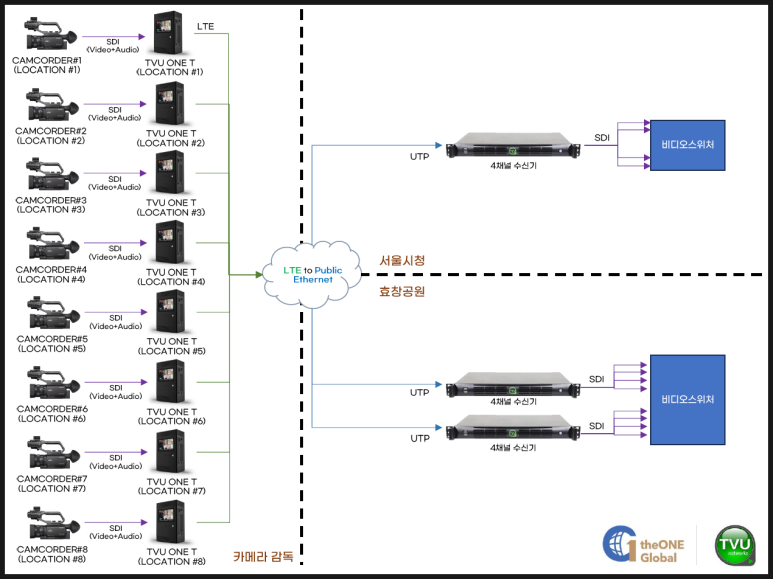

다음은 서울시청↔효창공원 TVU ONE LTE 중계 시스템 구성도 입니다.​





< 서울시청↔효창공원 TVU ONE LTE 중계 시스템 구성도 >





서울시청↔효창공원 TVU ONE LTE 중계 시스템 구성도의 특징은 다음과 같습니다.


* 카메라 8대와 TVU ONE LTE 송신기 8대를 연결 (SDI)


* 서울시청에는 총 8대중 4대의 카메라만 LTE 수신기를 통해 비디오 스위처와 연결


* 효창공원에는 총 8대중 8대의 카메라 모두 LTE 수신기를 통해 비디오 스위처와 연결


* 서울시청에서 1~4번 카메라 소스 연결 (수신기#1)


* 효창공원에서 5~8번 카메라 소스 연결 (수신기#2)


* 서울시청에서 행사 종료 후, 효창공원에서 1~4번 카메라 소스 연결  (수신기#)


* 모든 카메라는 개별적으로 동시에 녹화 진행





다음은 카메라와 송신기를 테스트하고, 수신기 신호를 확인하는 사진입니다.

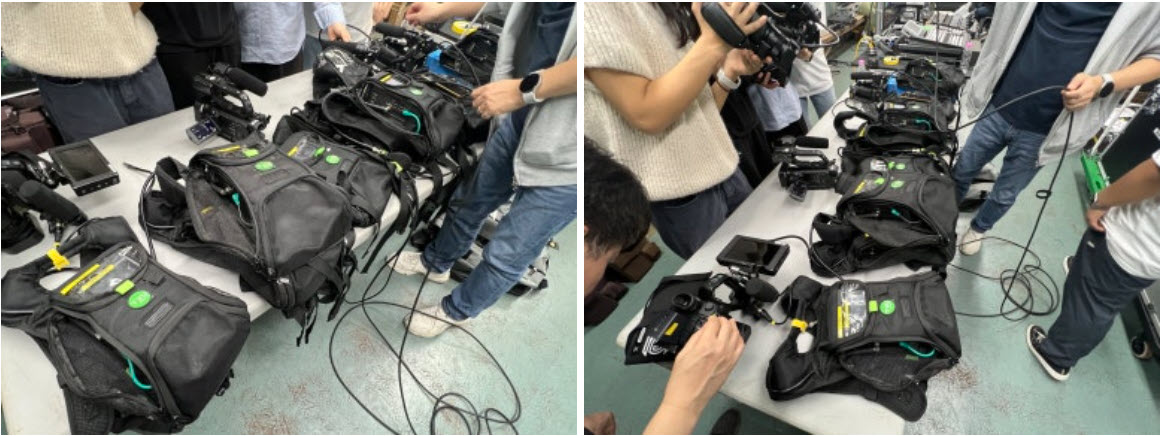

< LTE 송신기와 카메라 연결 테스트 >

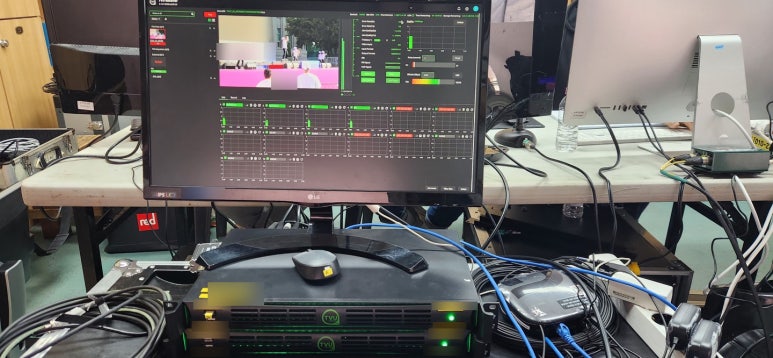

< 효창공원 TVU ONE 수신기 화면 >





< 서울시청 TVU ONE 송신기 촬영 장면 >
