안녕하세요 디원글로벌 입니다.

오늘은 KBS에서 방영한 '서치미' 프로그램에서 사용했던 LTE 중계사례를 소개합니다.

'서치미'는 STUDIO X+U, 스튜디오 가온을 통해서 제작되었습니다.

총 16부작으로 U+모바일tv와 KBS2에서 방영했습니다.

출연진은  전현무님, 이은지님, 곽범님, 손동표님을 고정멤버로 제작되었습니다.

LTE 중계에 대한 내용을 소개하기에 앞서 프로그램 내용에 대한 이해가 조금 필요합니다.

고정출연자 4명 외에 실내 스튜디오에 초대된 출연자가 있고

스튜디오 밖에는 스튜디오 출연자와 친한 인물이 있는데,

스튜디오 밖 친한 인물이 실시간 선택지를 통해 스튜디오에 있는 친구를 밝혀내는 프로그램입니다.

고정출연자 4명은 밖에 있는 사람이 스튜디오에 있는 사람을 밝힐수 없도록 채팅으로 방해하는 역할을 합니다.

여기서 스튜디오 안과 밖을 연결해 준 역할을 해준것이 바로 TVU Networks사의 TVU ONE 입니다.

TVU ONE에 대한 제품 소개는 다음 링크에서 확인할 수 있습니다.

https://blog.naver.com/theone_g2021/223377313215

제작과 관련된 시스템 구성도는 다음과 같습니다.

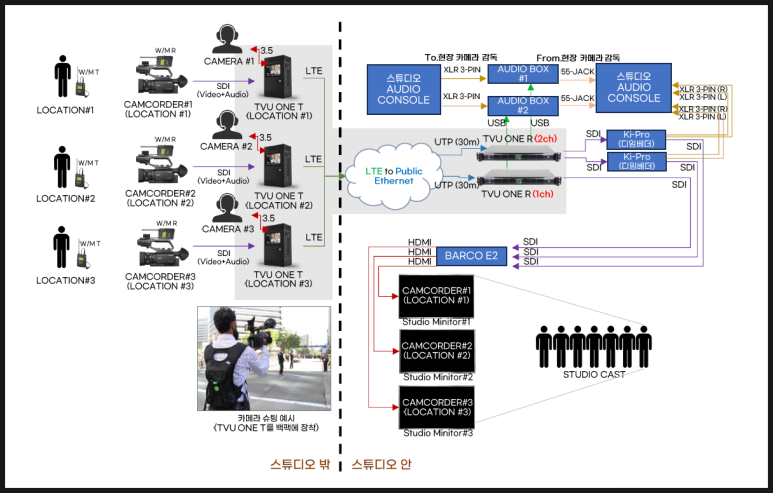

< 서치미 제작 LTE 중계시스템 구성도 >

** 구성 특징 **

- 촬영장소1, 2, 3의 카메라 Source를 TVU ONE 송신기에 연결

- TVU ONE 송신기의 LTE USIM을 통해 임베디드 (비디오+오디오) 신호를 전송 (LTE로 신호 전송)

- 스튜디오 TVU 수신기에서 촬영장소1, 2, 3 Source를 TVU ONE 수신기를 통해 수신

- 스튜디오 TVU 수신기의 SDI 출력을 디임베더를 통해 비디오와 오디오를 분리

- 디임베더를 통해 분리된 오디오는 오디오 콘솔과 연결되서 스튜디오 출연자 IFB로 제공

- 디임베더를 통해 분리된 비디오는 BARCO E2를 통해 출연자가 확인 가능한 스튜디오 모니터에 실시간 표출

-  스튜디오 감독과 현장 촬영 감독은 TVU ONE T를 통해 실시간 양방향 토크백 진행

(스튜디오 : 헤드셋 마이크 혹은 구즈넷 마이크 사용 / 촬영 현장 : 3.5 이어폰(마이크 내장) 사용)

다음은 스튜디오 현장의 LTE 중계장비 사진입니다.

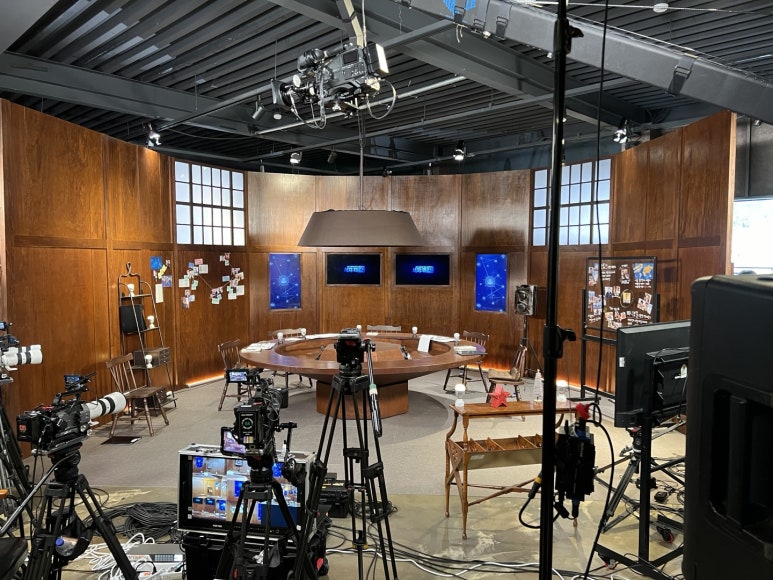

< 서치미 촬영 스튜디오 >

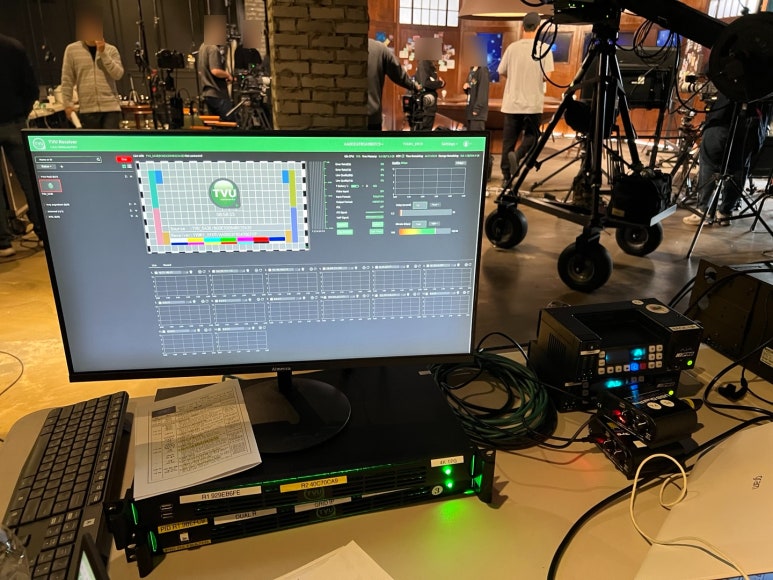

< 서치미 촬영 스튜디오에 설치된 LTE 중계 시스템 >

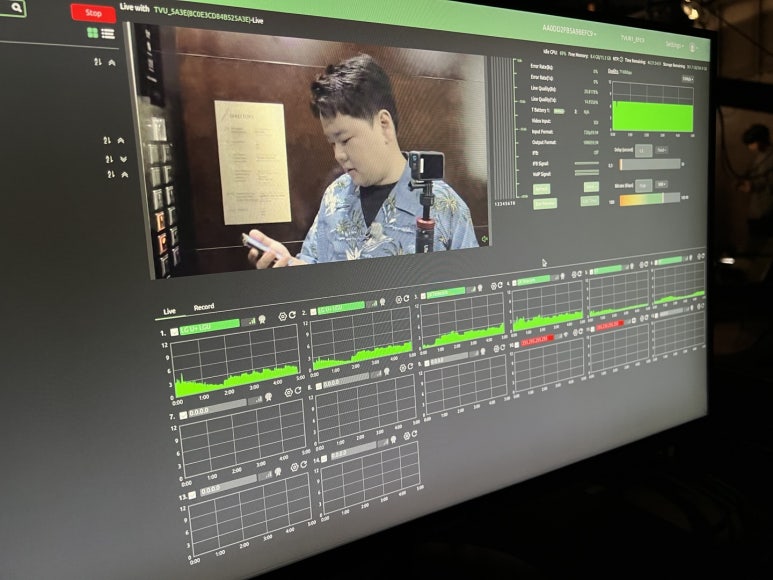

< 서치미 촬영신호 수신장면 : 엘리베이터 이동중에도 영상과 음향의 끊김없이 제공 >

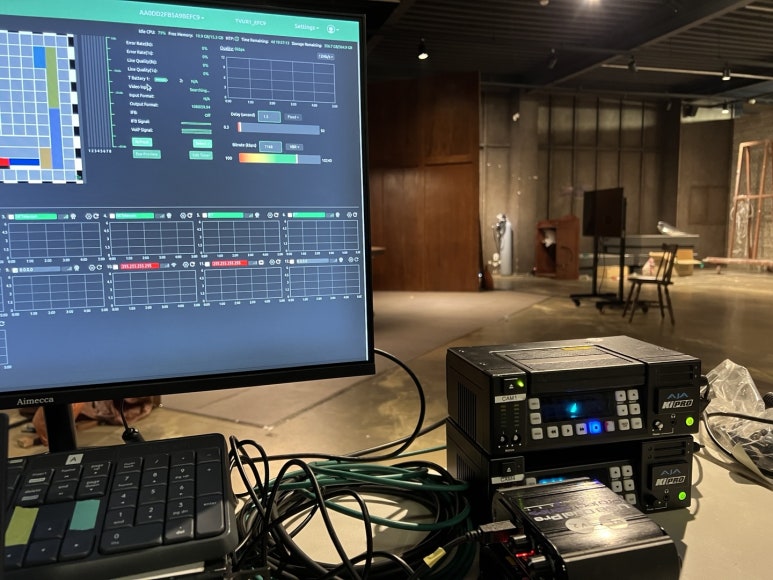

< LTE 중계기와 연결된 KI-PRO(디임베더)와 오디오박스 >

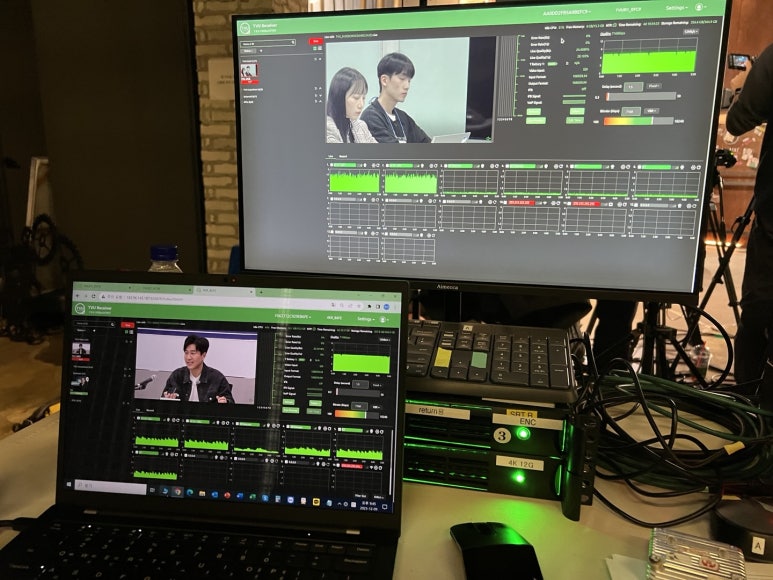

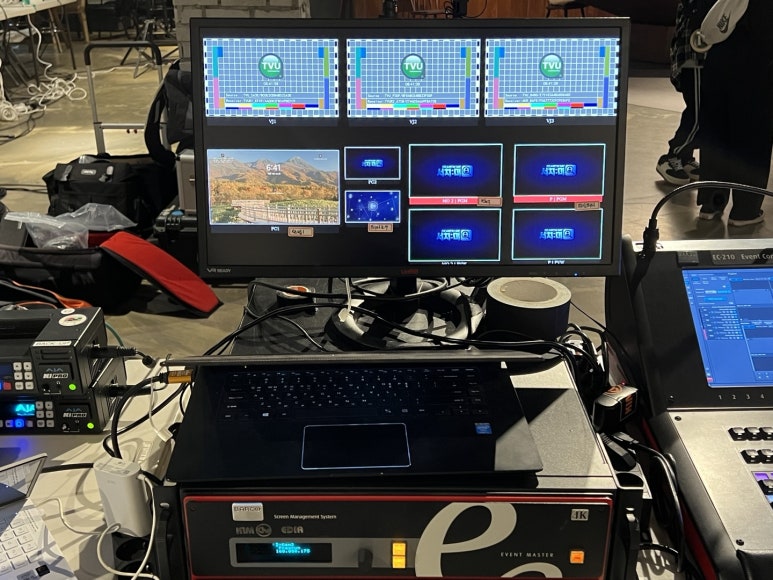

< BARCO E2와 연결된 TVU ONE 수신기 신호 : VJ1, VJ2, VJ3 >

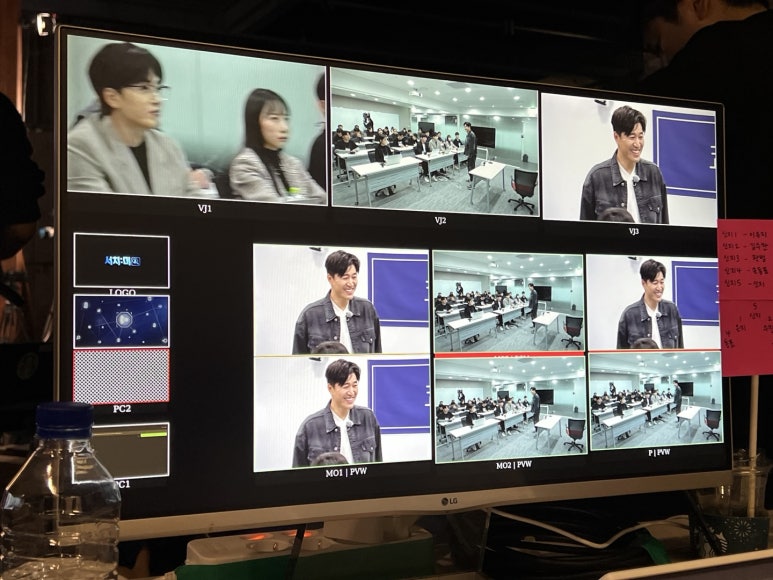

< BARCO E2에서 분배된 모니터링 멀티뷰 화면 >

< 서치미 촬영 스튜디오 TVU ONE 수신기 모니터링 화면 >

< LTE 중계팀 (주)디원글로벌 >

TVU ONE은 전세계 85개국 이상에서 실시간 생중계가 가능한 솔루션 입니다.

실시간 LTE 중계 문의는 우측 상단의 견적문의 게시판을 통해서 문의 가능합니다.

(LTE 중계장비 구매, LTE 중계장비 렌탈, LTE 중계를 예산에 맞춰서 합리적으로 진행해드립니다.)
