안녕하세요. 디원글로벌 입니다.

오늘은 성북구청 NVMe M.2 SSD NAS 스토리지 구축사례에 대해서 소개합니다.

NVMe M.2 SSD NAS는 9층 홍보전산과 사무실내에 구축되었습니다.

NVMe M.2 SSD NAS 스토리지 구성도는 다음과 같습니다.

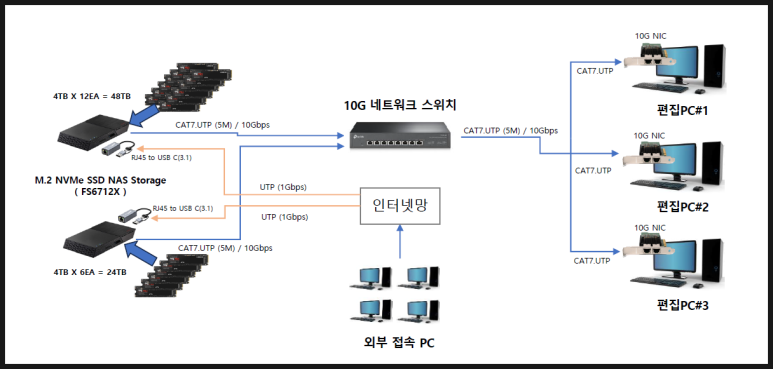

< NVMe M.2 SSD NAS 구성도 >

** NVMe M.2 SSD NAS 스토리지 특징 **

읽기속도 : 1181MB/s (10G 네트워크 사용)

쓰기속도 : 1027MB/s (10G 네트워크 사용)

1. NVMe M.2 SSD NAS 스토리지 본체 2개 구성 (FS6712X)

2. NVMe M.2 SSD NAS에 M.2 SSD 4TB 12개 / 6개 장착

- NAS1번 : 48TB, NAS2번 : 24TB

3. NVMe M.2 SSD NAS를 10G 네트워크 스위치에 연결 (CAT.7 케이블)

4. 편집 PC 3대를 10G 네트워크 스위치에 연결 (CAT.7 케이블)

- 편집 PC 3대에는 10G NIC 카드를 장착

5. NVMe M.2 SSD NAS에 USB-C to RJ45 젠더를 통해서 네트워크 포트 추가 구성

- 이후 외부망 연결해서 외부로부터 NAS 스토리지에 원격접속/제어 가능하도록 설정

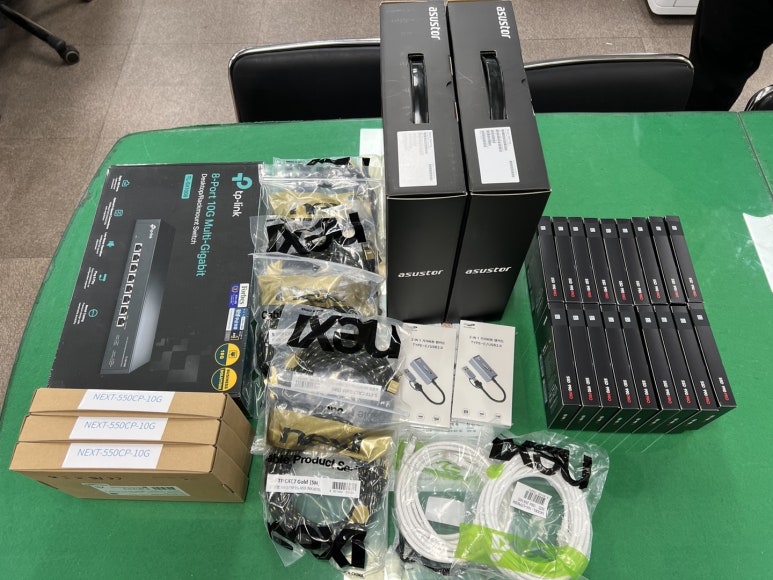

< 시스템 구축물품 #1 - 스토리지 본체 외 >

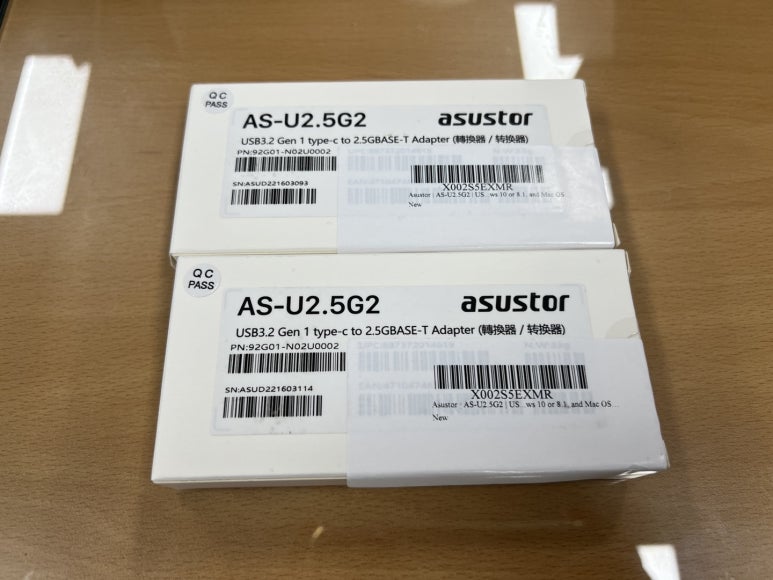

< 시스템 구축물품 #2 - 외부망 연결을 위한 USB3.2 to C 젠더 >

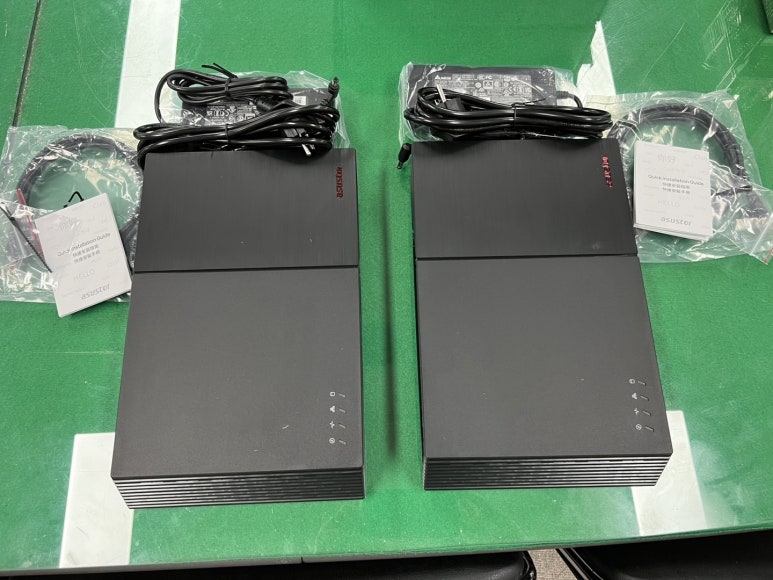

< NVMe M.2 SSD NAS 본체 - FS6712X >

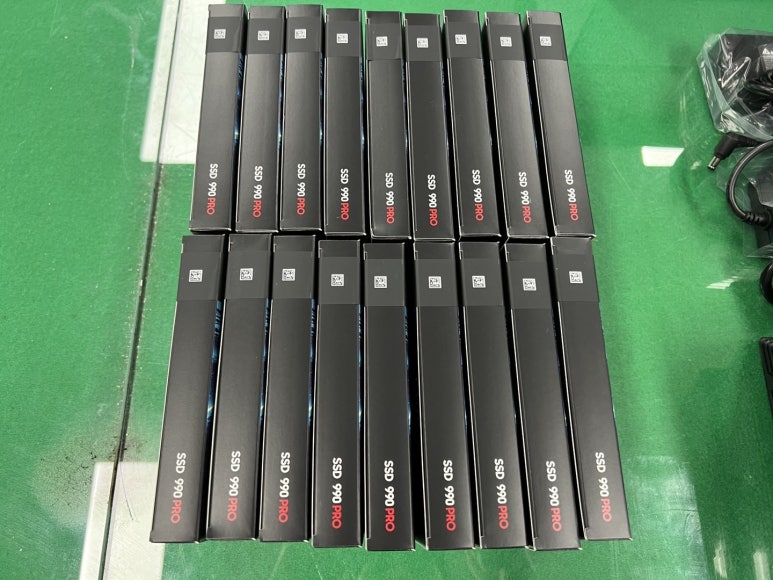

< NVMe M.2 SSD 18개 - 메인 12개, 백업 6개 >

< 8포트 10G 네트워크 스위치 >

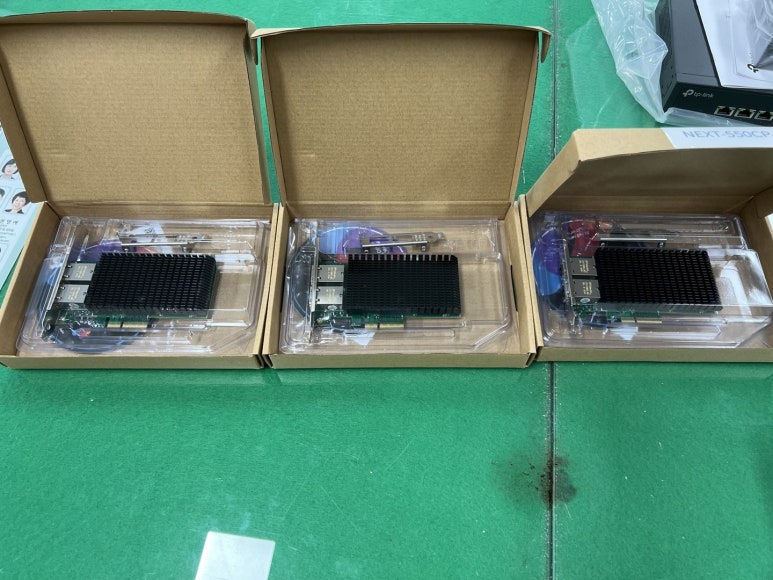

< 10G NIC 카드 - 편집PC 메인보드에 장착 >

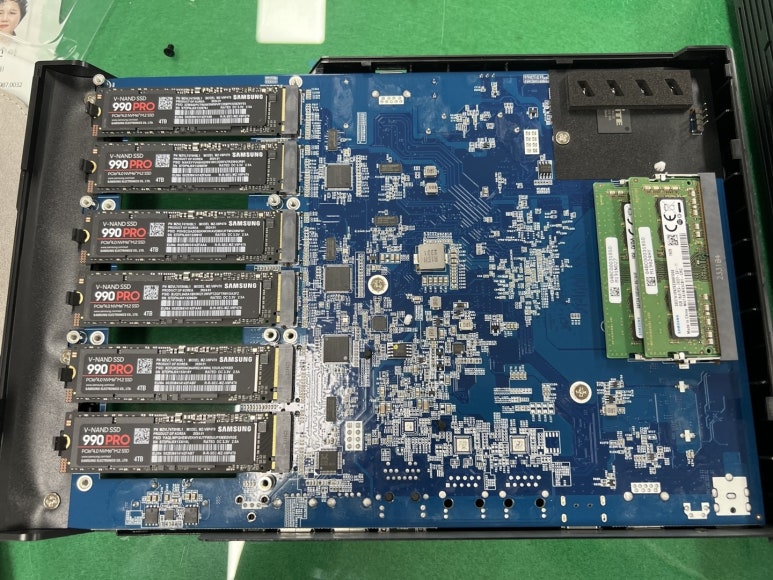

< NVMe M.2 SSD 장착 및 RAM 증설 사진 >

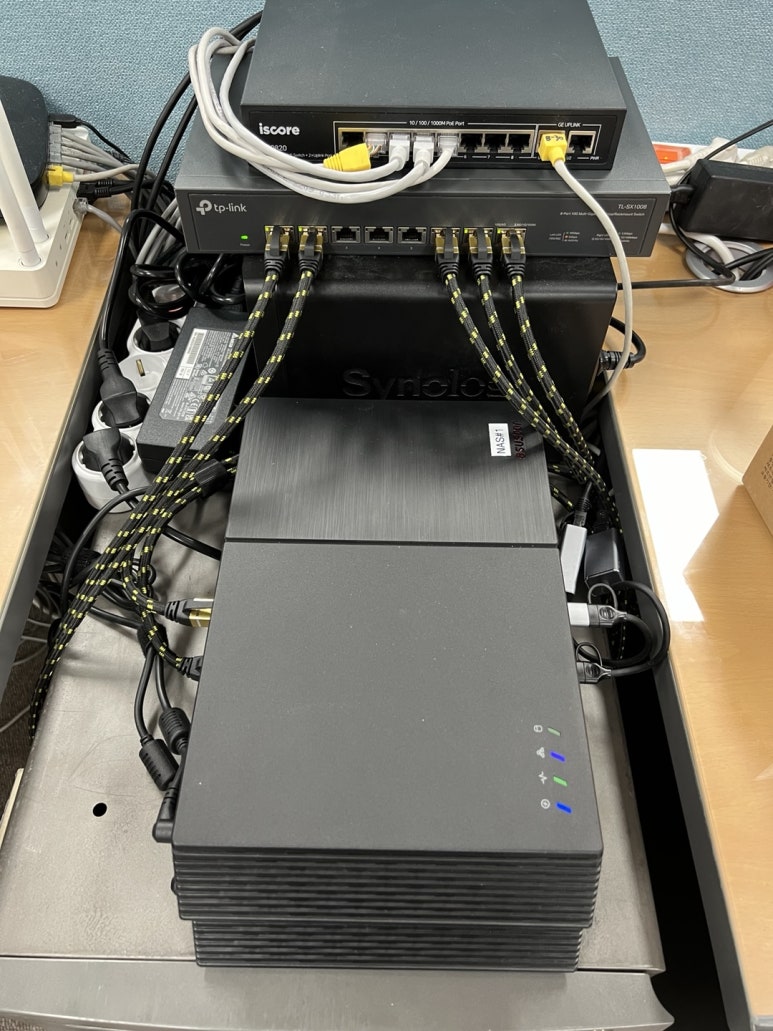

< NVMe M.2 SSD NAS 설치 완료 사진 >

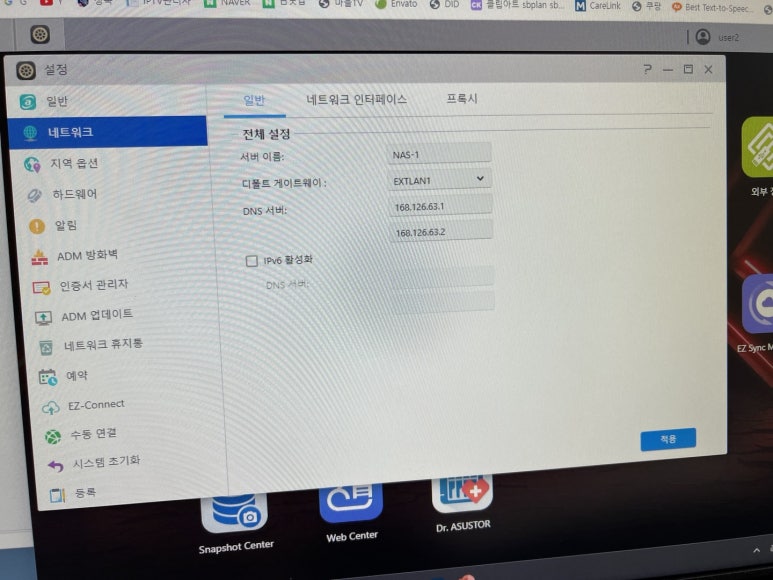

< 외부망 접속 설정 메뉴 - 젠더를 연결하면 활성화 >

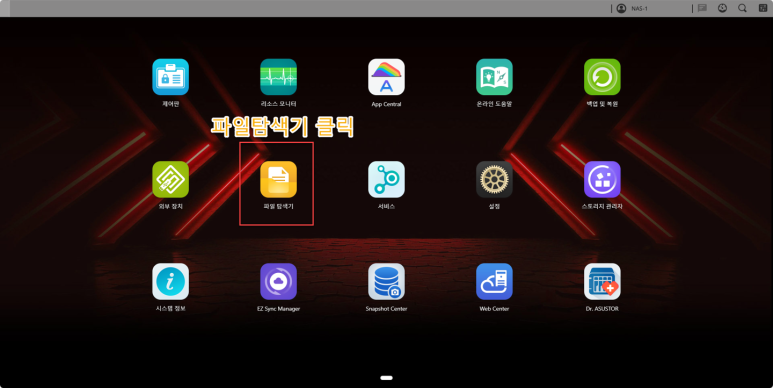

FS6712X 제품은 WEB UI를 통해서 파일탐색기 메뉴에서 NAS 내에 있는 영상과 이미지를 공유할 수 있습니다.

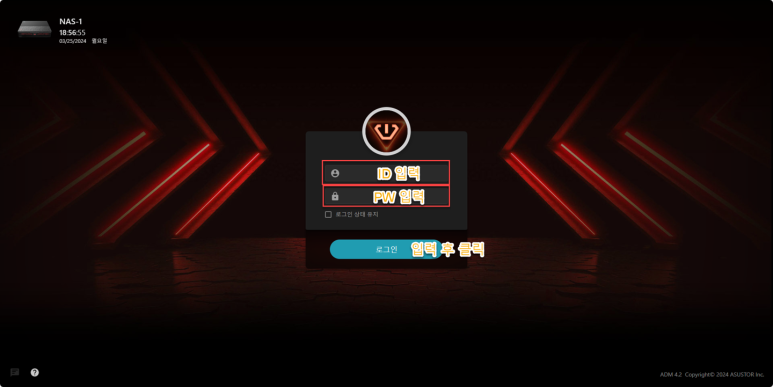

< NAS 접속 후 파일탐색기를 통한 영상, 이미지 공유가 가능 >

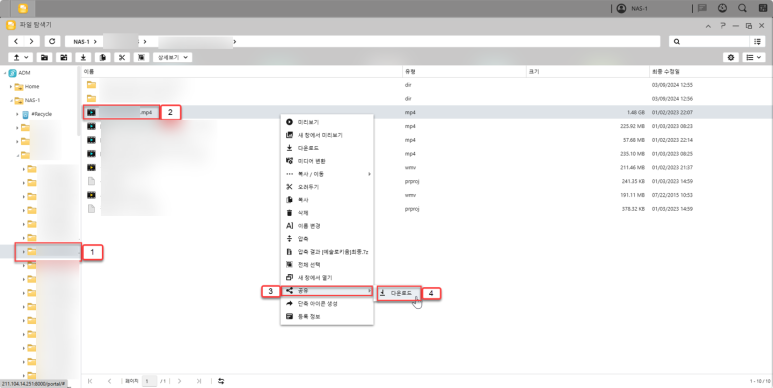

< 1. 폴더선택, 2.파일선택, 3.공유선택, 4.다운로드 클릭 >

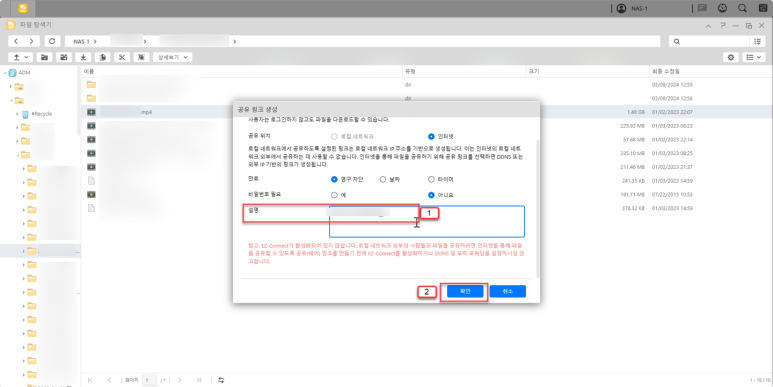

< 공유에 대한 설명 작성 후 확인 클릭 >

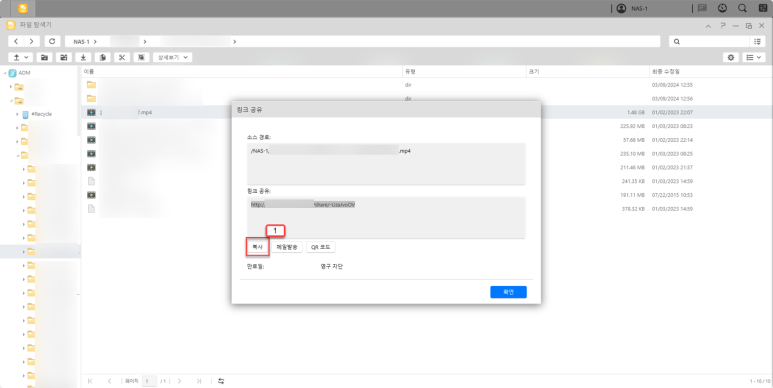

< 생성된 링크를 복사 >

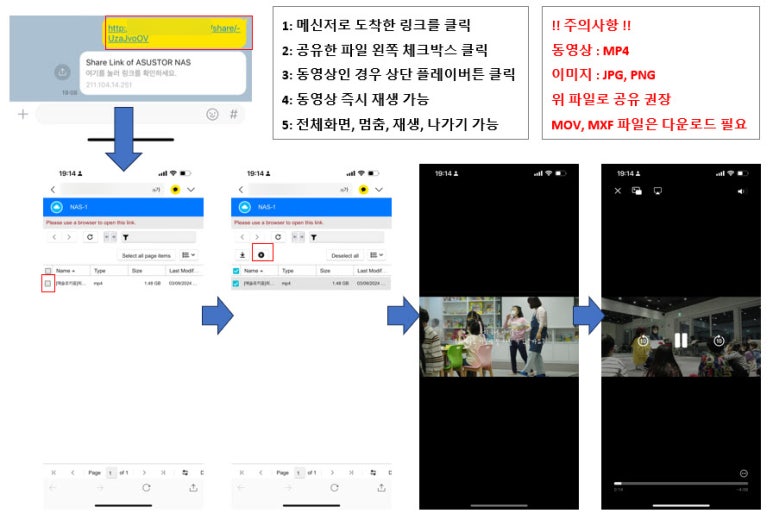

< 메신저로 수신한 링크를 클릭해서 플레이 버튼을 누르면 실시간 영상 확인 가능 >

위와 같이 타인에게 카톡으로 링크를 공유해서 즉각적인 영상과 사진 확인이 가능합니다.

(시사영상 등을 사전에 미리 공유할 때 매우 유용합니다.)
