안녕하세요. 디원글로벌 입니다.

​

오늘은 인천광역시의회에 구축한 LTE 중계장비 시스템에 대해서 소개합니다.

​

​

​

인천광역시의회에 구축된 LTE 중계장비 시스템은 TVU Networks社의 TVU ONE 입니다.

​

먼저 LTE 중계장비 시스템 구성도 입니다.

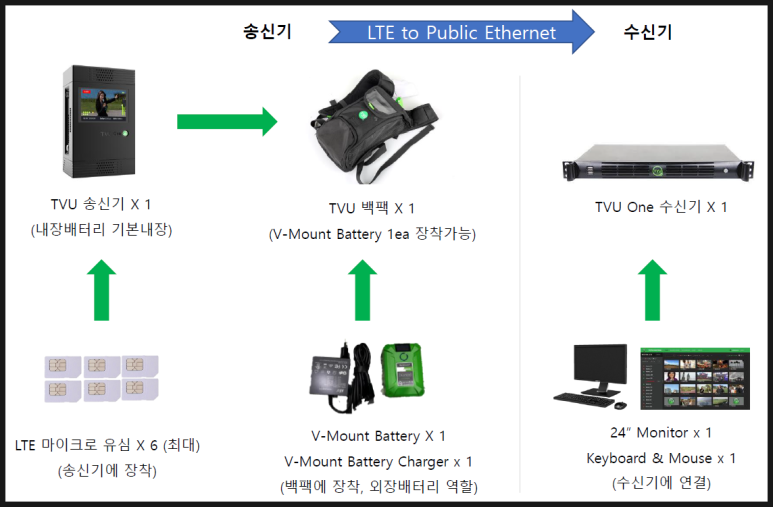

< LTE 중계장비 시스템 구성도 >

LTE 중계장비 시스템의 특징은 다음과 같습니다.

​

** TVU 송신기에 LTE 유심 최대 6개까지 장착

​

** TVU 송신기에 입력되는 SDI 혹은 HDMI 신호를 LTE 망을 통해 수신기로 송신

​

** TVU 송신기는 자체 배터리로 4시간, 1개의 외장 배터리로 2~4시간 추가 사용 가능

​

** 수신기는 인터넷이 되는 장소라면 어디든 원격접속 후 WEB 컨트롤 가능 (WEB UI)

​

** 수신기를 통해서 송신기 원격 접속 및 컨트롤 가능 (WEB UI)

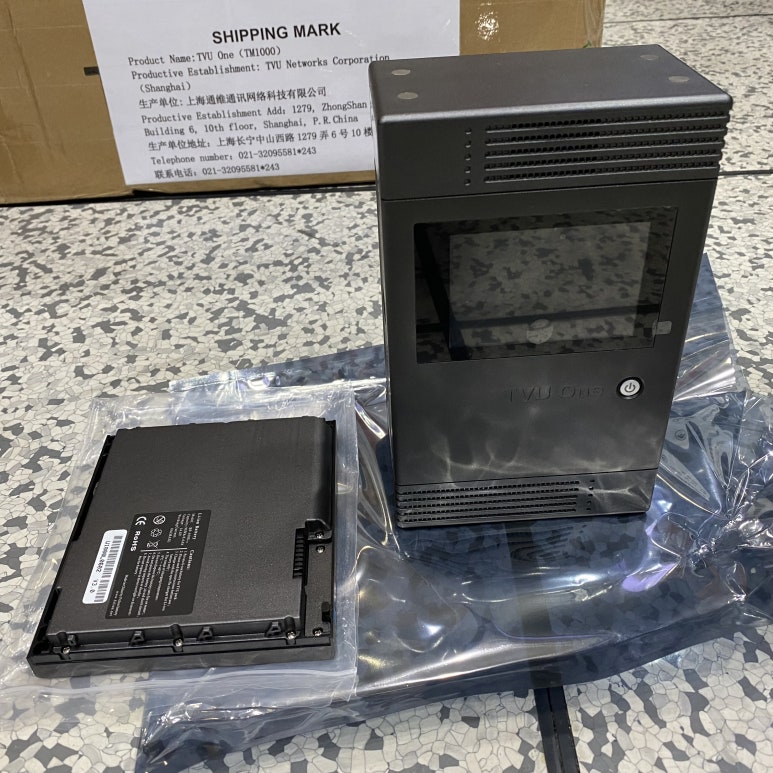

< TVU LTE 송신기 (TVU ONE) >

< TVU LTE 수신기 (VS3500) >

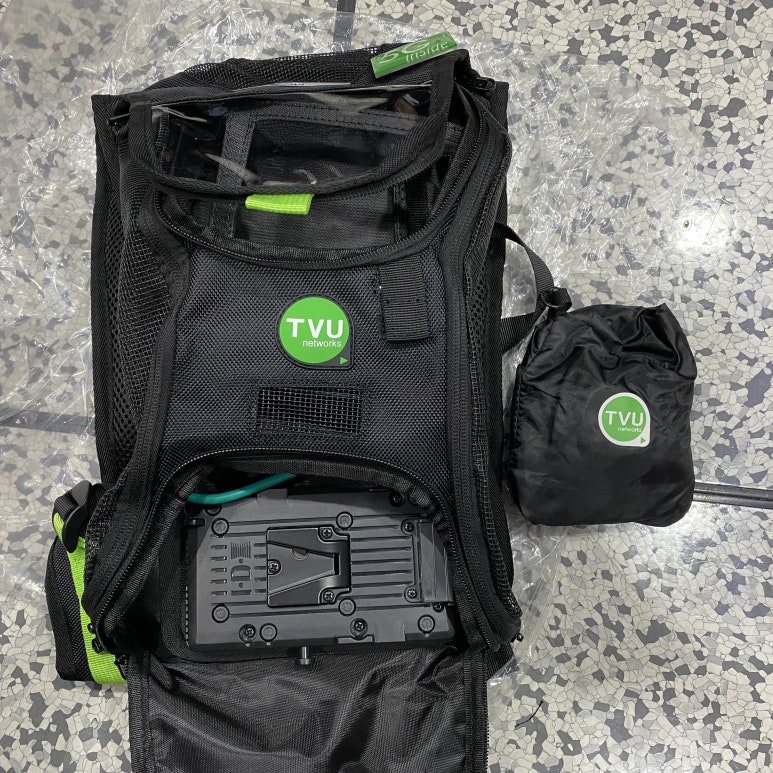

< TVU 송신기 백팩 >

송신기 백팩은 위 사진과 같이

​

TVU ONE 송신기를 마운트할 수 있고, 아래 별도의 공간을 통해 V-Mount 배터리를 연결 가능합니다.

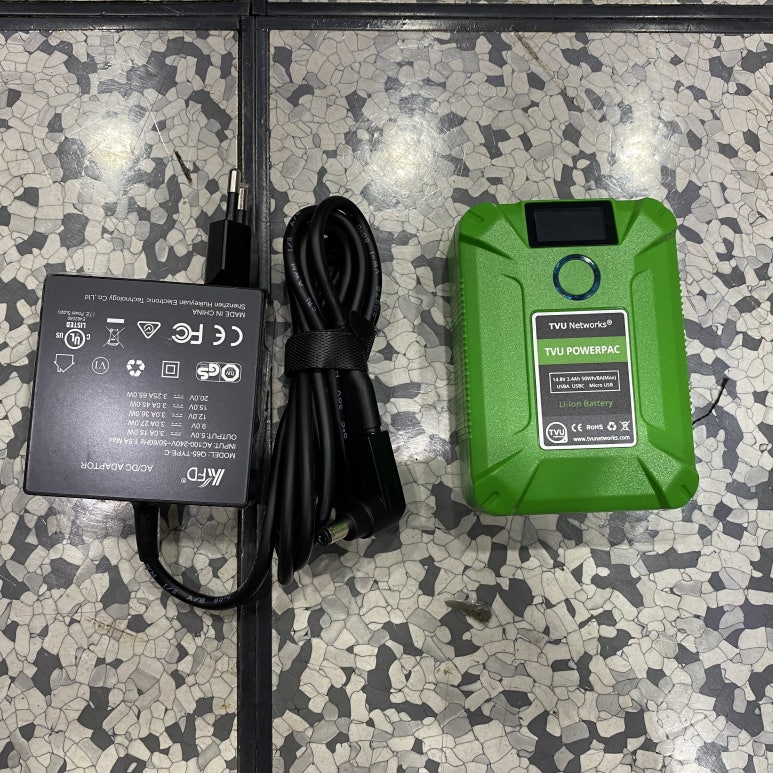

< 송신기 충전 아답터, 송신기 외장 배터리 >

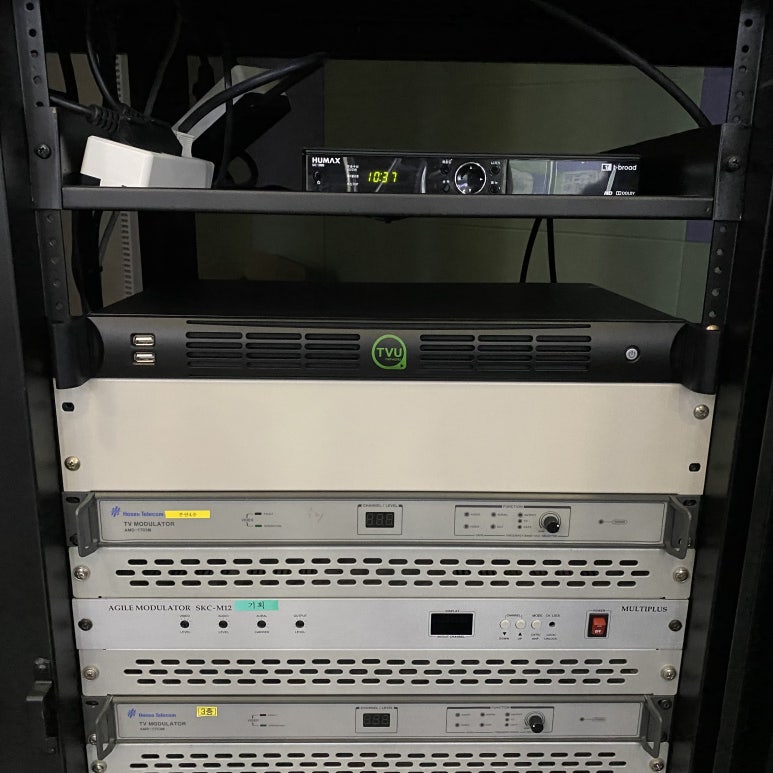

< LTE 수신기를 기존 사용중인 시스템렉에 장착한 모습 >

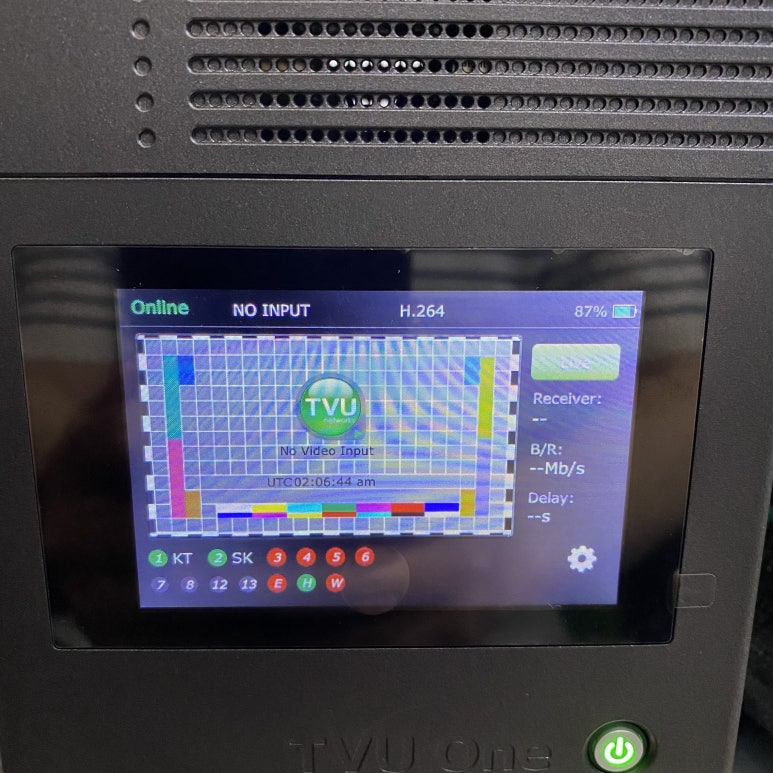

< LTE 송신기 USIM 인식 상태 확인 (6개 중 2개만 장착) >

< LTE 수신기 WEB UI 화면 - 송신기 입력신호, 송신기 상태 등을 확인 가능 >

< LTE 송신기에서 LTE 수신기로 수신된 신호를 RF 모듈레이터에 연결한 화면 >

TVU 수신기에는 아래와 같이 옵션에 따라서 IP 스트리밍을 6채널 동시에 송출 가능합니다.

​

예를 들어, YOUTUBE 계정 3 + FACEBOOK 계정 3개에 송출 가능합니다.

​

프로토콜은 RTMP, RTSP, HLS, UDP 등을 지원합니다.

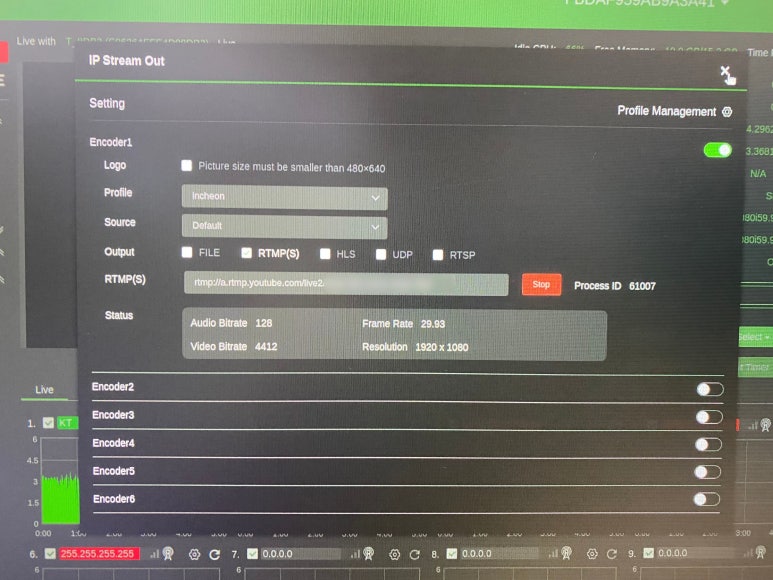

< TVU 수신기의 IP스트리밍 옵션 - 최대 6개의 채널까지 동시 송출이 가능 >

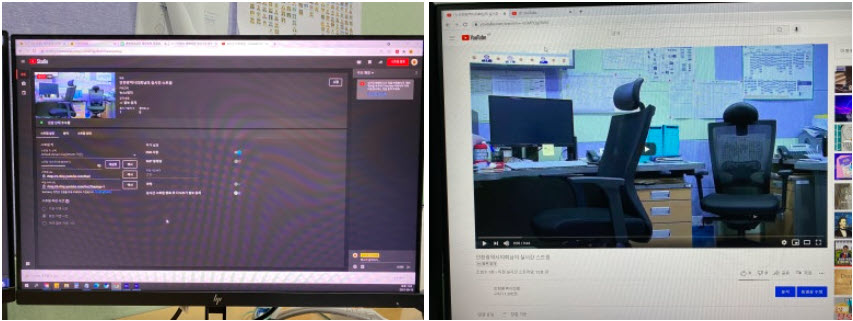

< YOUTUBE 송출 테스트 >
